Описание

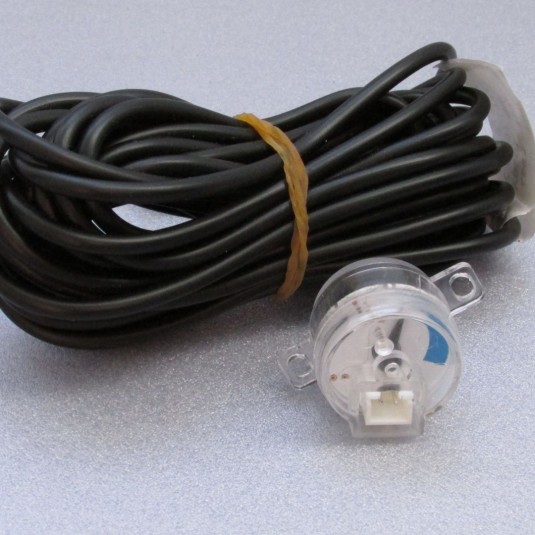

Измеритель значения АЕВ 1050 двухконтактного вида с противодействием 30 кОм. Великолепно работает с переключателями вида горючего AEB722, AEB725 и системами распределённого впрыска газа, которые поддерживают сопротивление 30 кОм. Измеритель значения газа AEB монтируют на мультиклапане в особое отверстие. Он считывает информацию про положение поплавка мультиклапана, переводит его в электрический сигнал и передаёт на клавишу газ-бензин в салоне авто.

Ключевые притязании для верного включения измерителя:

• Мультиклапан класса А. Данные мультиклапана имеют специализированное отверстие для крепления измерителя. Наиболее часто данное отверстие размещено под шкалой со стрелкой;
• Переключатель в салоне с поддержкой индикации. Эти переключатели имеют особую светодиодную шкалу на коей и отображается остаток газа;
• Для установок 2-го поколения нужно дабы противодействие измерителя значения и переключателя было схожим;
• В системах 4-го поколения нужно дабы газовый блок управления поддерживал противодействие измерителя.

В случае невыполнения этих критерий, измеритель значения газа не может корректно отражать остаток пропана в баллоне.

Датчик уровня STAG WPGH-1 являются частью газобаллонного оборудования 4-го поколения и служит для отображения остатка газа на приборной панели, а точнее на переключателе вида топлива в салоне автотранспортного средства. Отметим, что данное устройство применяют только для нефтяного газа (пропан-бутан).
Комплект поставки включает:

1. Датчик уровня газа;

2. Жгут проводов 3-х контактный;

3. Крепёжные саморезы;

4. Инструкция к устройству.

Сенсорный датчик устанавливают на мультиклапане, далее он при помощи жгута проводов передает сигнал на переключатель вида топлива. Устанавливают его на мультиклапан класса А, который имеет технологическое отверстие под датчик. Переключатель должен иметь специальную шкалу индикации, на которой светодиоды будут указывать остаток газа. По мере расходования пропан-бутана, светодиоды будут гаснуть, показывая таким образом условно меньший остаток. Обратите внимание, что отображение не производится в числовом значении. Более того, после установки датчик уровня STAG необходимо настроить, иначе показания буду неверными. Трёхконтактная проводка подключается следующим образом: черный провод подключают к минусу, красный подключают на питание 12 Вольт, а белый соединяется с сигнальным проводом блока управления.
